电流互感器怎么选？避免选型误区，这篇攻略帮你精准匹配
点击次数：5 更新时间：2025-12-12
电流互感器是电力系统中用于测量和保护的关键设备，其选型是否恰当直接关系到系统的安全性和测量精度。为了避免选型误区，以下是一些关键的选型要点和建议：
1. 明确应用场景
电流互感器的选型首先要贴合使用场景。例如，用于高低压柜计量时，需要高精度的互感器；而用于电机保护时，则更注重互感器的动态响应能力。此外，还需考虑安装环境，如户外露天安装需耐受恶劣天气，而户内开关柜内则更看重体积小巧和安装便捷性。
2. 确定额定参数
一次电流：根据被测电路的最大电流值选择，通常按被测电流的1.2~1.5倍确定。例如，若被测电路最大电流为200A，可选择250A/5A的互感器。
二次电流：常见规格为5A或1A，其中1A适用于长距离传输，可减少线路损耗。
精度等级：计量场景需选0.2S、0.5S级，保护场景可选1级、3级。
3. 考虑二次负荷
电流互感器的二次负荷是指其二次侧接入的所有负载。实际二次负荷不应超过互感器的额定二次负荷，否则会影响测量精度。
4. 确保热稳定性和动稳定性
电流互感器需满足电网运行中的最大预期短路电流，确保在ji端条件下的可靠性。热稳定性和动稳定性的校验需根据电网的具体要求进行。
5. 选择合适的绝缘和电压等级
互感器的绝缘等级和电压等级应与系统的工作电压和绝缘要求相匹配，以确保运行安全。
6. 适应环境条件
环境因素如温度、湿度、电磁干扰等也会影响互感器的性能。例如，在高温或高湿度环境下，需选择能够适应这些条件的互感器。
7. 安装方式与外形

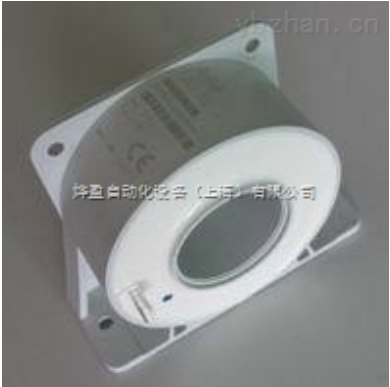

根据现场条件选择合适的安装方式和外形。例如，穿心式互感器安装方便，适用于多种应用场景。
总结
电流互感器的选型需要综合考虑应用场景、额定参数、二次负荷、热稳定性、绝缘等级、环境条件以及安装方式等多个方面。通过合理选型，可以确保电流互感器在电力系统中安全、可靠地运行，同时满足测量和保护的精度要求。
